Трубный хомут шарнирный FGRS Plus

Одновинтовой откидной трубный хомут с быстродействующим замком

Трубный хомут FGRS Plus представляет собой одновинтовой трубный хомут из оцинкованной стали DD11 с комбинированной резьбой M8/M10. Быстрородействующий замок и комбинированная резьба обеспечивают простоту и экономию времени при монтаже. Наличие предохранительного механизма блокировки обеспечивает безопасную регулировку трубы без полного открытия хомута. Хомут позволяет надежно крепить трубопроводы наружным диаметром 12 - 63 мм в помещении с помощью резьбовой шпильки или болта . При наличии звукоизоляционной вставки без хлоридов и силиконов хомут соответствует требованиям DIN 4109.

Специальный замок позволяет осуществлять быстрый монтаж
Плотная посадка звукоизолирующей вставки препятствует ее выпаданию при монтаже
Конструкция замка хомута гарантирует предотвращение его самопроизвольного открытия
Комбинированная соединительная гайка с резьбой M8/M10 у хомутов FGRS Plus M8/M10 позволяет унифицировать процесс монтажа
Конструкция винта с крестообразным шлицем обеспечивает гибкий монтаж
Компактная конструкция хомута облегчает его последующую термоизоляцию

Свойства:

Материал:сталь DC01 (материал № 1.0330) по DIN EN 10130.
Покрытие:цинкование, 5 - 9 мкм.
Соединительная гайка:приварная, размер под ключ SW 14
Винт замка:винт с плоской головкой
с комбинированным шлицем
Материал звукоизоляционной вставки:SBR/EPDM не содержащий хлоридов и силиконов
Звукоизоляция:по DIN 4110
Температура эксплуатации:от -40 °C до +100 °C.
Твердость:55 ± 5° по Шору тип А
Огнестойкость:DIN 4102: Класс B3

Где применяется

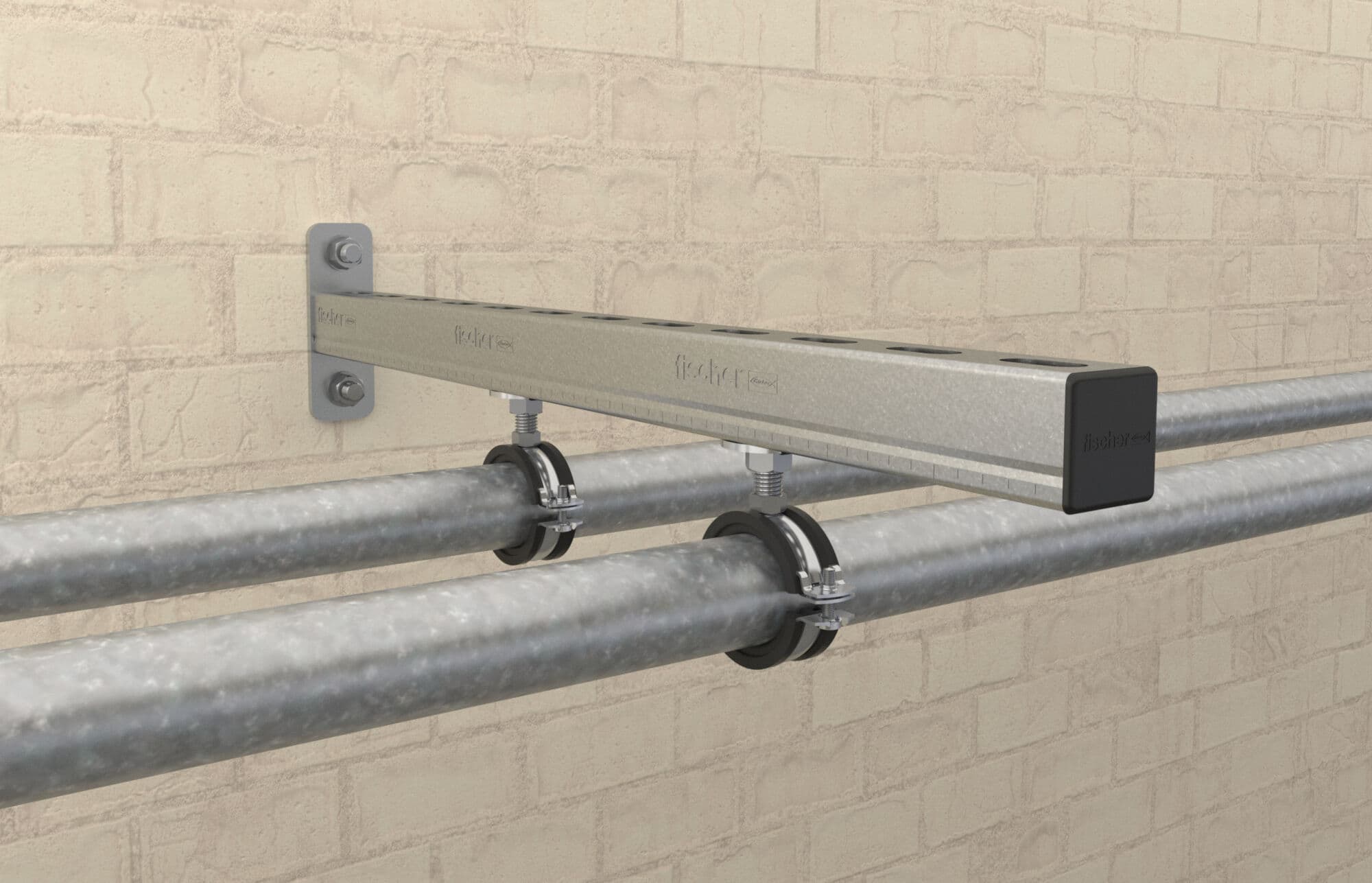

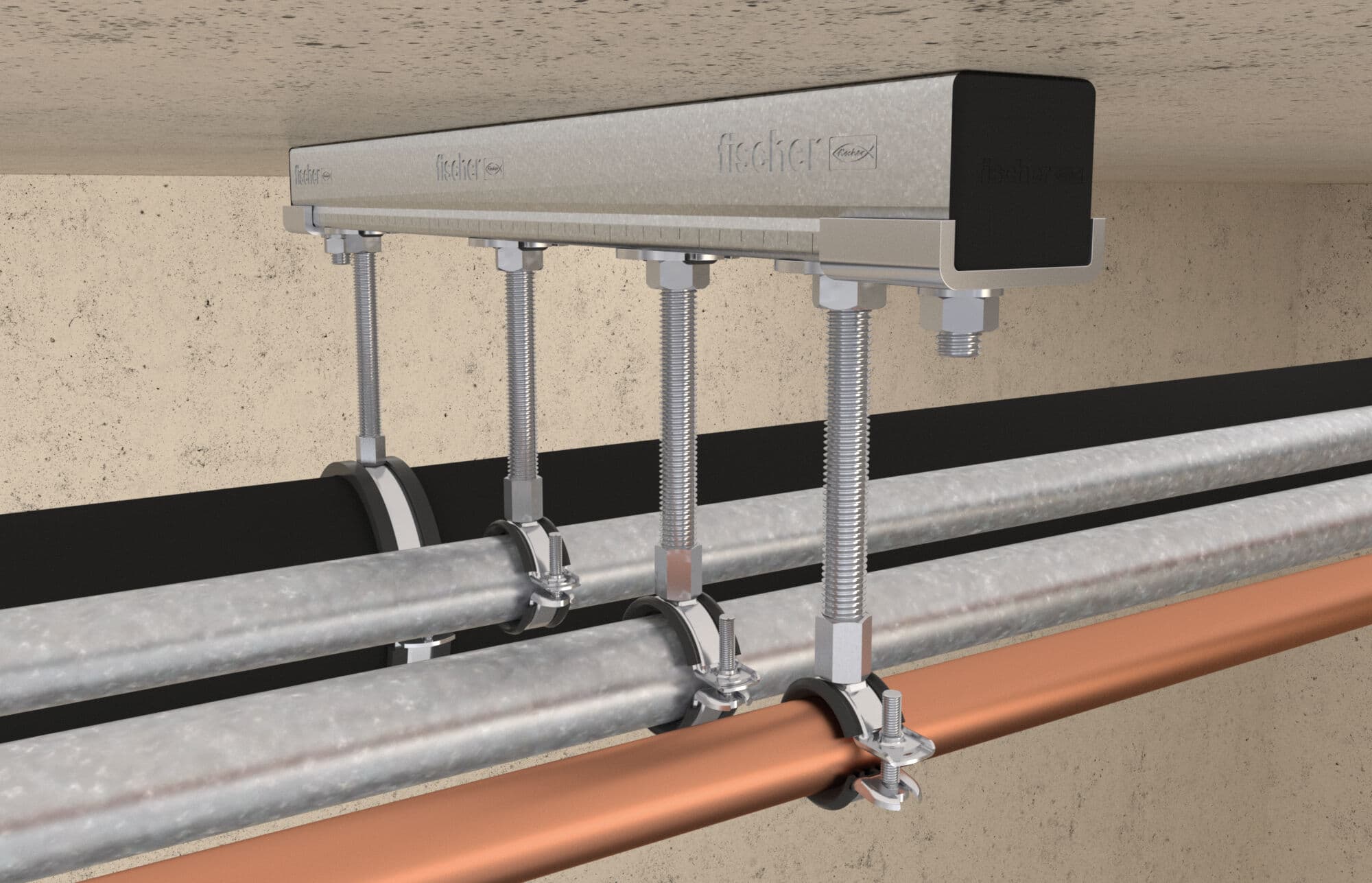

Экономичное по времени крепление для труб до Ø 2 " с помощью шпилек или резьбовых болтов
