Трубный хомут FRSM для тяжелых трубопроводов с метрической резьбой

Массивный трубный хомут со звукоизолирующей вставкой для средних и высоких нагрузок

Трубный хомут fischer для тяжелых условий эксплуатации FRSM (метрический) представляет собой двухвинтовой хомут из оцинкованной стали DD11 с комбинированной резьбой M8/M10 или M12/M16. Двухвинтовое исполнение позволяет оптимизировать регулировку хомута под внешний диаметр трубы. Вместе с комбинированной соединительной резьбой это повышает его универсальность использования. Хомут позволяет надежно крепить трубопроводы наружным диаметром от 19 до 508 мм в помещении с помощью резьбовой шпильки или соединительного болта. Со звукоизоляционной вставкой не содержащей хлоридов и силиконов хомут соответствует требованиям DIN 4109. Хомут FRSM (метрический) подходит для применения в диапазоне температур от -50°C до +110°C.

  • Высокие допускаемые нагрузки обеспечивают надежность применения хомутов FRSM.
  • Комбинированная соединительная гайка с резьбой М10/М12; М12/М16 или М16 позволяет унифицировать
    монтаж.
  • Хомуты начиная с диаметра 124 мм можно устанавливать на две резьбовые шпильки, например для монтажа чугунных труб.
  • Наличие двух винтов позволяет легко регулировать хомут под внешний диаметр трубы.
  • Конструкция винтов обеспечивает простой монтаж.

Свойства

  • Материал:сталь DD11 (материал № 1.0332) по DIN EN 10111.
  • Покрытие:цинкование, 5 - 9 мкм.
  • Соединительная гайка: M10 / M12 размер под ключ SW 17, M12 / M16 размер под ключ SW 22, M16 размер под ключ SW 25
  • Винт замка:винт с плоской головкой с комбинированным шлицем до диаметра 4”, болт с шестигранной головкой для хомутов свыше 4”
  • Материал звукоизоляционной вставки:EPDM; не содержит хлоридов и силиконов
  • Температура эксплуатации:от -50 °C до +110 °C.
  • Твердость:45 ± 5° по Шору тип А
  • Огнестойкость:DIN 4102: Класс B3

Где применяется

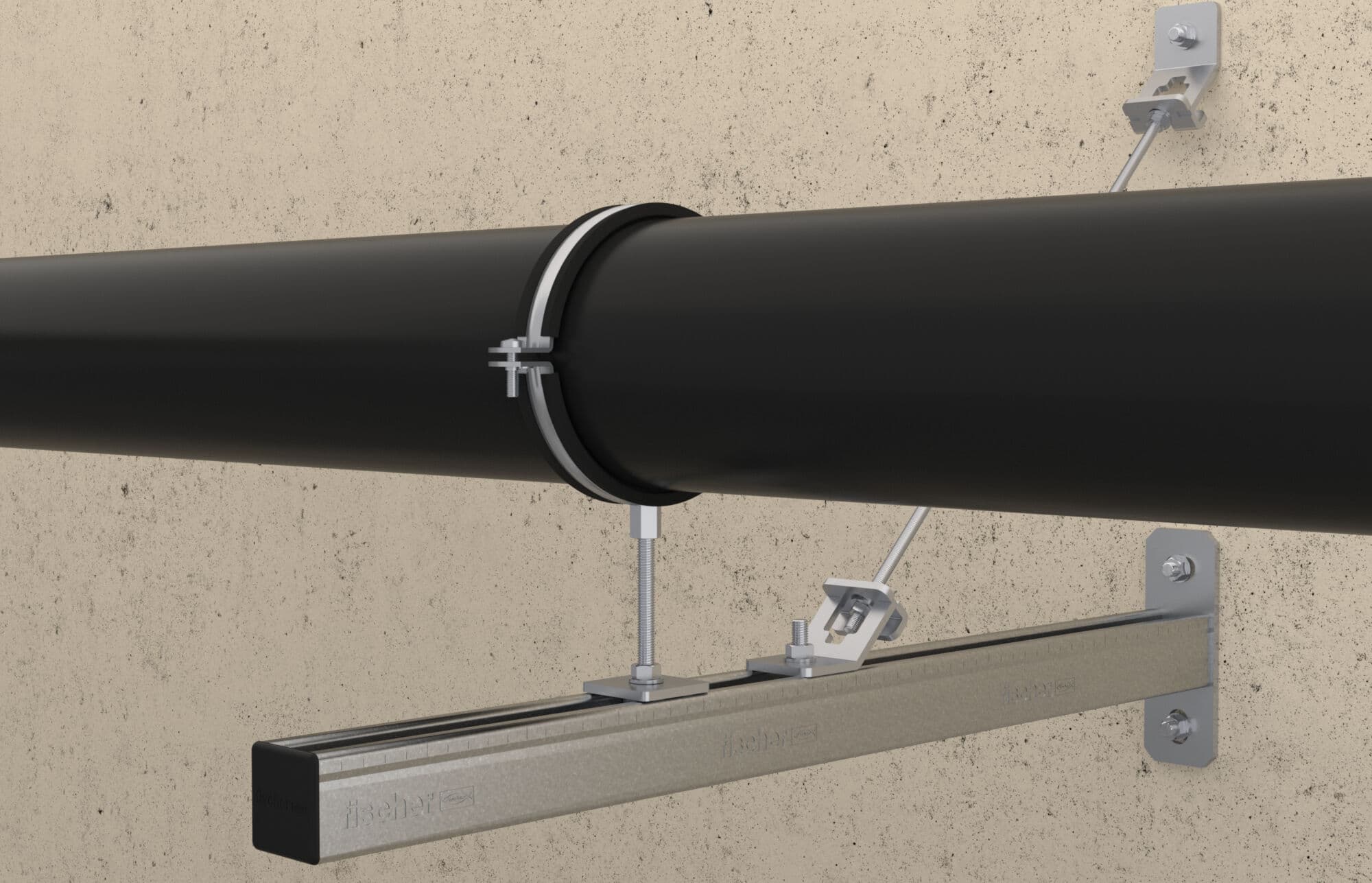

Монтаж средне- и тяжелонагруженных трубопроводов с использованием резьбовых шпилек (Т-образных болтов)

Строительные материалы

Допуски

Данный раздел находится в разработке. Всю печатную документацию вы можете посмотреть в этом разделе.
