Трубный хомут FKS Plus для монтажа пластиковых трубопроводов

Одновинтовой трубный хомут с быстродействующим замком для пластиковых и металлопластиковых труб

Одновинтовой трубный хомут FKS Plus для пластиковых труб представляет собой цельный трубный хомут с винтом из оцинкованной стали DD11. Хомут снабжен бастродействующим замком, что обеспечивает быструю и простую установку. Наличие предохранительного механизма блокировки обеспечивает безопасную регулировку трубы без полного открытия зажима. Хомут позволяет с помощью резьбовых шпилек или болтов крепить пластиковые и металлопластиковые трубы с наружным диаметром от 15 до 63 мм в помещении. Дистанционные втулки на резьбовой соединении позволяют скользить по трубам при увеличении их длины. При наличии звукоизоляционной вставки без хлоридов и силиконов хомут соответствует требованиям DIN 4109.

Конструкция хомута позволяет осуществлять быстрый
и экономичный монтаж.
Вставки на винте замка предотвращают перезатяжку труб
в хомуте.
Плотная посадка звукоизолирующей вставки препятствует ее выпаданию при монтаже.
Конструкция замка хомута гарантирует от его самопроизвольного открытия.
Компактная конструкция хомута облегчает его последующую термоизоляцию.
Конструкция винта предотвращает его выпадание в процессе монтажа.

Свойства

Материал:сталь DD11 (материал № 1.0332) по DIN EN 10111.
Покрытие:цинкование, 5 - 9 мкм.
Соединительная гайка:приварная, M8, размер под ключ SW 14
Винт замка:винт с плоской головкой
с комбинированным шлицем
Материал звукоизолирующей вставки:NR/SBR/EPDM не содержащий хлоридов и силиконов
Звукоизоляция:по DIN 4110
Температура эксплуатации:от -40 °C до +110 °C.
Твердость:60 ± 5° по Шору тип А
Огнестойкость:DIN 4102: Класс B3

Где применяется

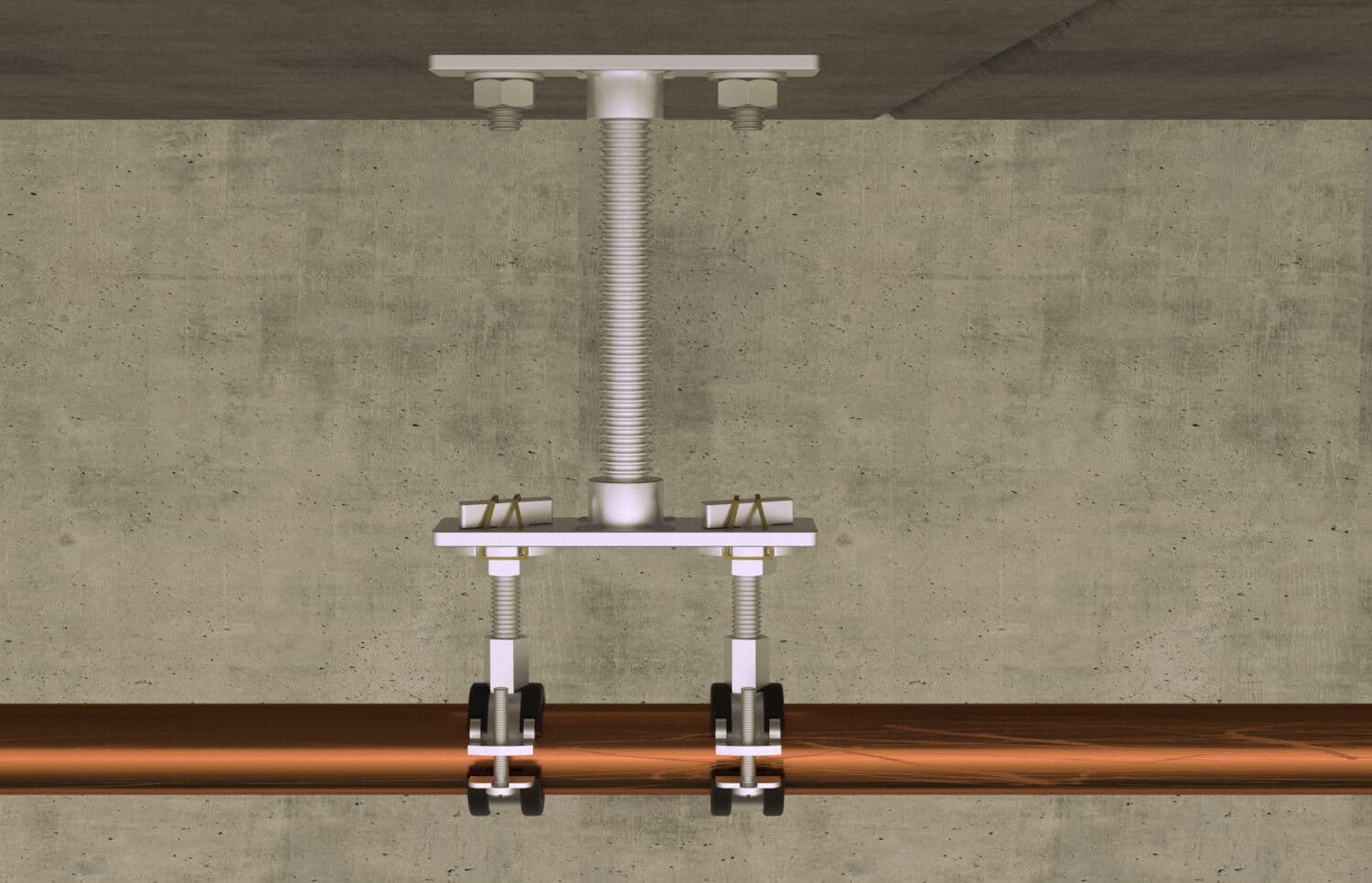

Экономичное по времени крепление пластиковых и металлических композитных труб с помощью шпилек или резьбовых болтов
Со вставками на винте замка хомут может быть использован как подвижная опора, при удалении этих вставок может применяться в качестве неподвижной опоры
