Поворотный кронштейн VB

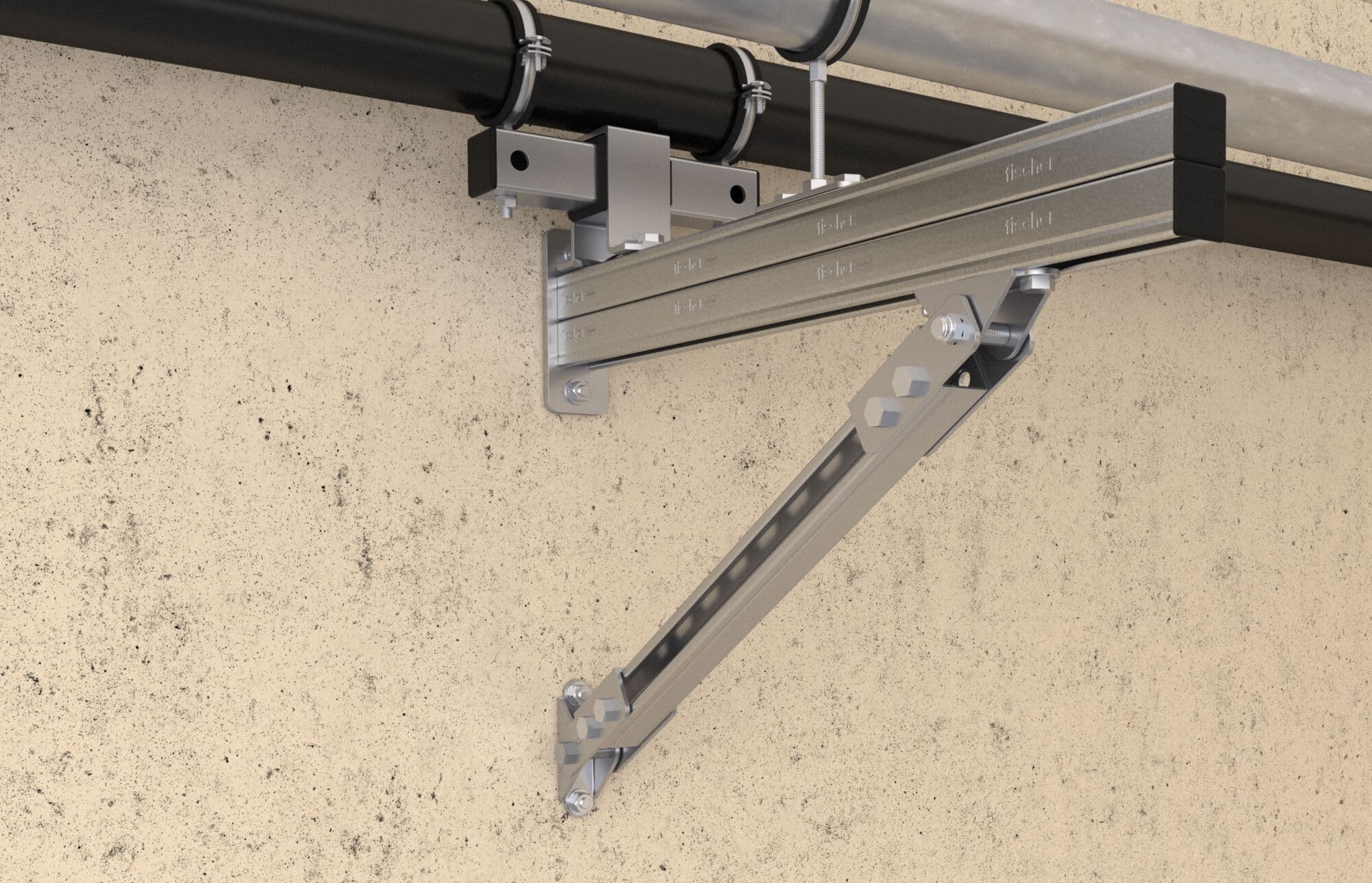

Опорная скоба Fischer для FUS профилей
Конструкция скобы состоит из двух элементов – опорной плиты и поворотного элемента, имеющих П-образное сечение с шириной 38 и 50 мм соответственно. Эти детали штампуются из оцинкованной стали, толщина которой составляет 4 мм, и имеют длину 128 и 135 мм. Их помещают друг в друга и шарнирно соединяют, вставляя в их соосные отверстия болт с самоконтрящейся гайкой. Такая особенность позволит в процессе установки выбрать требуемую величину угла консольного сочленения. Чтобы закрепить скобу на опорной поверхности анкером либо монтажной шине при помощи канальной гайки, на обеих ее деталях выполнены 2-а либо 4-е отверстия с диаметром 13 мм.
